NOROX KP-9 是一種含鈍感劑的過氧化甲乙酮產品，用于常溫固化不飽和聚酯樹脂，可與鈷促進劑結合使用。
| 活性氧含量： | 9.0 – 9.2 % |
| 游離過氧化氫含量： | 1.6 – 1.8 % |
| 水分含量： | 1.5 % |
| 外觀： | 無色透明液體 |
| 密度（20°C）： | 1.12 – 1.15 g/cm3 |
| 粘度（20°C）： | 9 – 15 mPa.s |
| 閃點（閉口法）： | >80°C |
| 自加速分解溫度： | 65°C |
| 溶解性： | 可溶于含氧有機溶劑 |
| 不溶性： | 不溶于水 |
| 儲存溫度： | 不得超過25°C |
Norox KP-9是一種通用型過氧化甲乙酮（MEKP），也是碩津功能引發(fā)劑的主要產品。
Norox KP-9用于樹脂和膠衣室溫固化，性能十分穩(wěn)定。Norox KP-9純度高且性能穩(wěn)定，用于任何系統幾乎都能達到理想效果。適用范圍：手糊、噴涂、樹脂傳遞模塑（RTM）工藝、連續(xù)層壓、離心澆
鑄、纏繞成型、聚酯混凝土和真空灌注。過氧化甲乙酮促進劑配方并非對所有樹脂系統均能達到最理想效果。因此投入大規(guī)模生產之前必須先檢驗評估過氧化甲乙酮對每種樹脂系統產生的效用。
V2.01

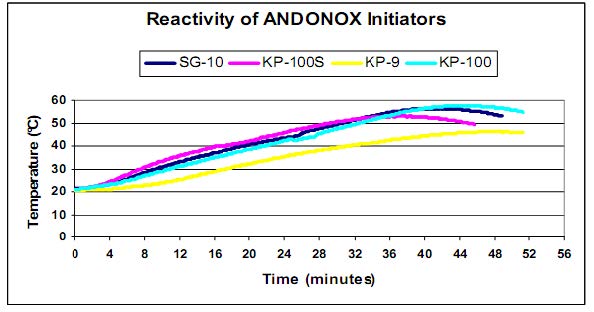

不飽和聚酯樹脂的活性檢測結果如下：
| 樹脂： | 鄰苯二甲酸聚酯 | 溫度： | 21°C |
| 引發(fā)劑%： | 1.0 | 促進劑% | 1%（1% 鈷） |
| 引發(fā)劑 | 膠化時間 （分鐘） | 達到峰溫所需時間 （分鐘） | 放熱峰溫 （℃） |
| NOROX KP-9 | 11 | 48 | 47 |
| NOROX KP-100 | 8 | 45 | 58 |
| NOROX SG-10 | 6 | 42 | 56 |
| NOROX KP-100S | 5 | 37 | 53 |
NOROX KP-9 標準包裝規(guī)格為5 kg及25 kg聚乙烯瓶裝。
NOROX KP-9 供貨形式為預染色的25kg瓶裝。如需了解更多信息，請參閱Syrgis功能引發(fā)劑的過氧化濃縮染料的技術數據表。
中文
